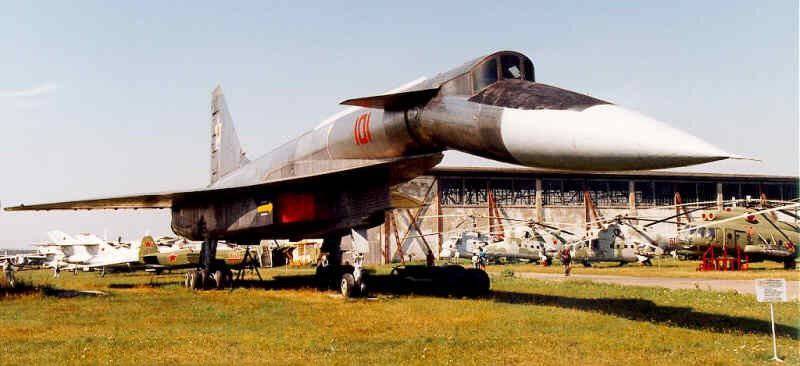

Вероятно, сотрудники конструкторского бюро понимали, что ниша дальнего бомбардировщика наподобие Ту-22М или Т-4 занята и ей не стоит заниматься, как минимум, в течение ближайших лет. По этой причине руководство проектной организации пришло к выводу о необходимости начала работ по глубокой модернизации проекта Т-6 (Су-24). С учетом времени, необходимого на проведение всех исследований и конструкторских работ, новый средний бомбардировщик должен был пойти в войска не ранее конца восьмидесятых годов. В 1981 году был готов проект Т-6БМ, в котором от исходного Су-24 фактически осталось только крыло изменяемой стреловидности. Военные заинтересовались проектом, но в руководство авиационной промышленности решило по-другому. По мнению высоких чинов, нужно было не модернизировать имеющийся самолет, а создавать полностью новую конструкцию.

В течение дальнейших нескольких лет вокруг тематики нового среднего бомбардировщика наблюдались достаточно активные и интересные явления. Несколько раз изменялось обозначение проекта, постоянно дорабатывались различные нюансы облика, а также корректировались возможные технические характеристики. Со временем облик самолета значительно изменился. «Выросший» из проекта Су-24 новый бомбардировщик должен был иметь большие размеры и взлетный вес, а также большую полезную нагрузку. В качестве примера можно привести такой факт: приблизительный вес пустого бомбардировщика нового проекта примерно равнялся нормальной взлетной массе Су-24.

В ходе предварительных конструкторских работ рассматривались самые разные технические решения. Так, самолет Т-60 (такое обозначение получил проект после очередной доработки) мог иметь оригинальную конструкцию крыла изменяемой стреловидности. Специалистами ЦАГИ было предложено на максимальной скорости полностью или максимально убирать консоли крыла под фюзеляж. В дальнейшем эта идея сохранилась лишь частично, поскольку подобная концепция крыла плохо согласовывалась с реальными нагрузками на него. Для уборки консолей под фюзеляж они должны были быть очень и очень жесткими, дабы при повороте не упираться в нижнюю часть фюзеляжа.

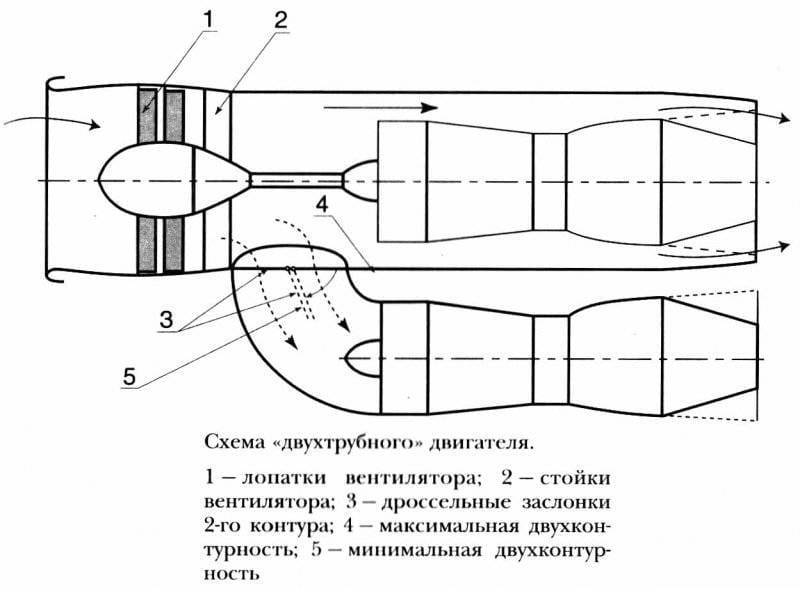

Еще одной оригинальной идеей стали т.н. двухтрубные турбореактивные двигатели. Альтернативное название системы, более полно отражающее ее суть, – двигатели с изменяемой степенью двухконтурности. Два двухтрубных ТРД разработки Рыбинского КБ моторостроения должны были обеспечивать самолету расчетную тягу на уровне 22000-23000 кгс каждый. Двигатель с изменяемой двухконтурностью имел в своем составе два модуля, каждый из которых являлся самостоятельным ТРД. Принцип работы такого двигателя выглядит следующим образом. Основной модуль через общий воздухозаборник нагнетает атмосферный воздух. В режиме максимальной двухконтурности весь воздух поступает в основной модуль, где разделяется на два потока: один идет в камеру сгорания, другой минует ее. Для понижения степени двухконтурности открываются специальные заслонки за первыми ступенями основного компрессора и часть воздуха перепускается во второй модуль. Одновременно с этим закрывается выпускное устройство второго контура первого модуля. Таким образом, оба модуля ТРД начинают работать в одноконтурном режиме, обеспечивая необходимую тягу.

С двухтрубным двигателем была связана неприятная история. Конструкторы-моторостроители сумели построить опытный экземпляр такого ТРД и даже испытали его на стенде. Однако на определенном этапе конструирования мнения инженеров КБ Сухого разошлись. Для применения новых двигателей требовалось значительно изменять компоновку всего самолета. Кроме того, возникли некоторые проблемы с его центровкой. На некоторых режимах полета из-за особенностей работы двигателей наблюдалось слишком большое смещение аэродинамического фокуса, что влекло за собой негативные последствия, касавшиеся устойчивости, управляемости и других летных характеристик.

В результате массы работ определились характеристики будущего Т-60. Стоит отметить, даже через почти три десятилетия после конструкторских работ в свободном доступе так и не появилось достоверных изображений перспективного бомбардировщика. Все имеющиеся рисунки и модели представляют собой неофициальные версии, основанные на имеющихся данных. Согласно последним, самолет Т-60 при длине около 37-38 метров должен был иметь размах крыла, колеблющийся в пределах от 37-38 до 20 метров, в зависимости от режима полета и стреловидности. Последний параметр должен был изменяться от 30° до 70°. Сухая масса Т-60 находилась в пределах 30-32 тонн, а с 20000 кг полезной нагрузки и полной заправкой топлива этот бомбардировщик мог достичь веса в 85 тонн. Расчетная максимальная скорость самолета незначительно превышала 2М, а крейсерская была немного меньше. Проектный объем топлива позволил бы бомбардировщику Т-60 летать на дальность до 6000 километров. При максимальной полезной нагрузке дальность уменьшалась до 2200-2300 км. Прорыв к цели должен был осуществляться на высотах порядка 15 километров.

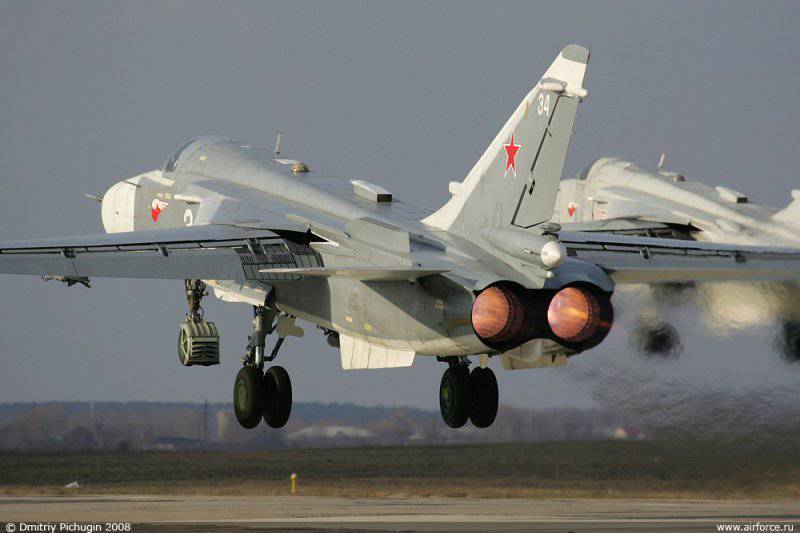

На ранних стадиях разработки нового самолета предполагалось, что он будет нести нагрузку, по своему составу аналогичную фронтовому бомбардировщику Су-24. В дальнейшем вместе с ростом размеров и веса Т-60 «обзавелся» новой номенклатурой вооружения. Внутри фюзеляжа планировалось установить барабанную пусковую установку для крылатых ракет, в том числе большой дальности, а также аэробаллистических ракет. Т-60 мог бы применять ракеты Х-15, Х-55 и Х-31. Вероятно, рассматривался вопрос оснащения бомбардировщика ракетами «воздух-воздух» для обороны от истребителей противника.

Ориентировочно к 1982-83 годам проект Т-60 дошел до своего апогея. По результатам множества исследований, продувок и конструкторских работ были выяснены все плюсы и минусы имеющихся технических решений. Так, в итоге конструкторы отказались от идеи двухтрубного двигателя, который создавал больше проблем при проработке компоновки самолета и его дальнейшем техническом обслуживании. Немало проблем доставили и поворотные консоли крыла. Как результат, проект Т-60 еще раз переработали с учетом выяснившихся проблем и перспектив того или иного решения.

Дальнейшим развитием темы Т-60 стал проект Т-60С. Как и об исходном проекте, о нем известно мало. Известно, что после ряда проверок и расчетов конструкторы решили отказаться от оригинальных, но сложных и неудобных в эксплуатации турбореактивных двигателей с изменяемой степенью двухконтурности. Вместо них Т-60С сперва предлагалось оснащать двумя двигателями Р-79 с тягой по 18500 кгс каждый, а затем в качестве силовой установки стали рассматриваться ТРД Р-179-300 и АЛ-41Ф. Еще одной серьезной переделкой проекта Т-60С стало изменение конструкции крыла. Вместо поворотных консолей новый бомбардировщик должен был иметь фиксированное треугольное крыло. Одновременно с изменением конструкции крыла определенные доработки претерпел весь планер перспективного самолета. Так, общая длина уменьшилась на 8-9 метров, а размах треугольного крыла уменьшился до 20-25 метров. Соответствующим образом уменьшились и весовые показатели бомбардировщика. По различным оценкам, его максимальный взлетный вес сократился до 70-75 тонн, а полезная нагрузка – до 10-15.

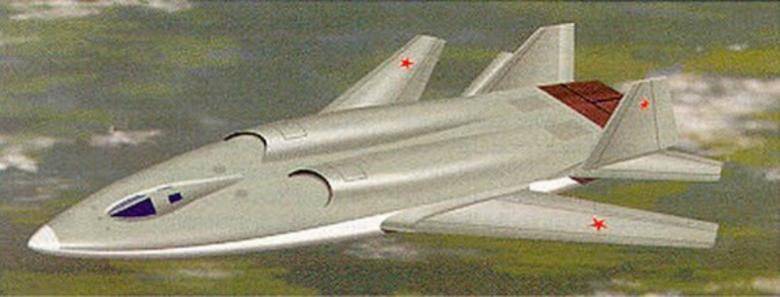

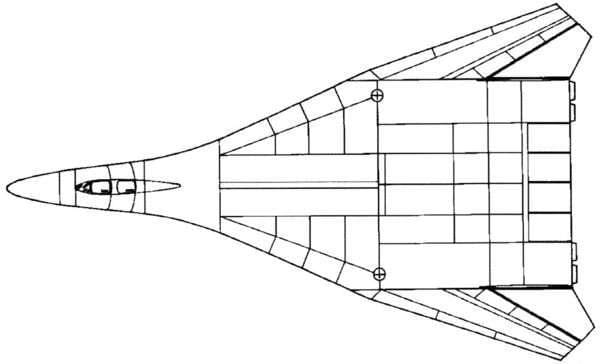

Как и в случае с проектом Т-60, в свободном доступе отсутствуют какие-либо серьезные материалы относительно внешнего вида самолета Т-60С. Все имеющиеся рисунки и 3D-модели были созданы гораздо позже, исходя из попавших в общий доступ фрагментов общей информации. Дефицит нормальных данных по проектам Т-60 и Т-60С порой приводит к последствиям фантастического вида. Так, в ряде источников всерьез утверждается, что специально для этих самолетов в одном из оборонных НИИ разрабатывалась система плазменной невидимости. Никто не спорит с существованием теоретической возможностью создания вокруг самолета плазменной «оболочки», которая будет глушить сигнал радиолокационных станций противника. Однако и спустя тридцать лет после начала работ над бомбардировщиком Т-60 ни одна страна мира не представила готовый и работоспособный образец подобной системы, пригодный для практического применения.

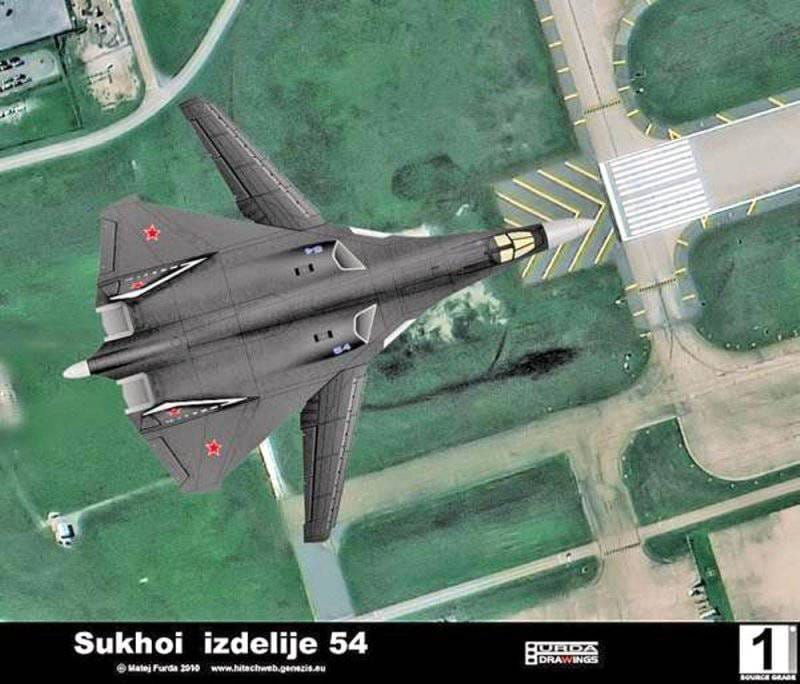

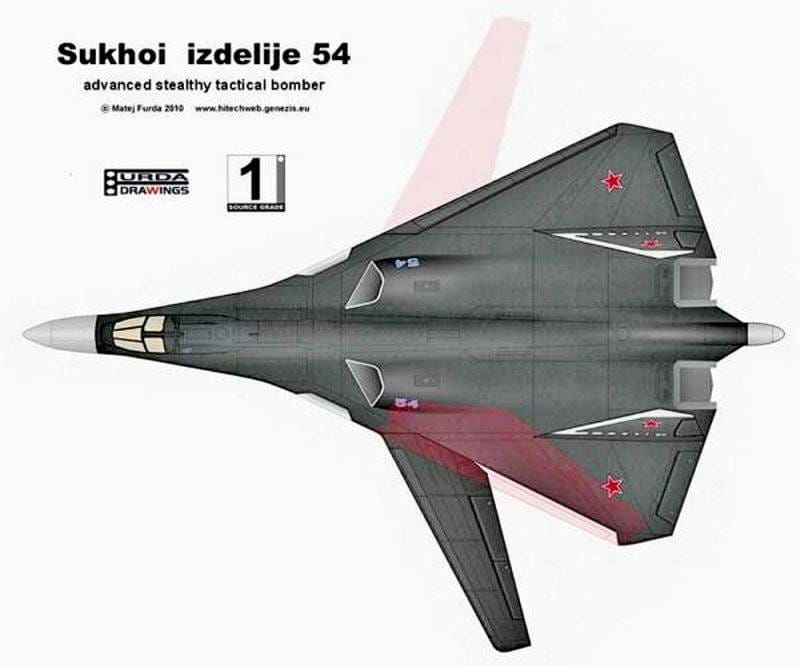

Через несколько лет после начала работ по проектам семейства Т-60, ориентировочно в середине восьмидесятых, КБ Сухого начало разработку еще одного бомбардировщика, являющегося дальнейшим развитием одновременно Т-60 и Т-60С. «Объект 54» имел те же самые цели, что и предшественники, но ощутимо отличался по конструкции и бортовому оборудованию. В проекте «54» конструкторы снова вернулись к идее крыла изменяемой стреловидности. Кроме того, по своим размерам этот самолет был похож на предыдущий Т-60. Благодаря использованию интегральной компоновки уменьшение длины самолета и размаха крыла на 2-3 метра не привело к потери во взлетном весе. Даже наоборот, бомбардировщик «54» был ощутимо тяжелее первого варианта Т-60. При сухом весе в 50 тонн максимальная взлетная масса примерно равнялась ста тоннам, из которых 15 приходилось на вооружение.

Меньшая полезная нагрузка «Объекта 54» была обусловлена дальностью полета. Благодаря двум двигателям АЛ-41Ф с тягой до 20000 кгс каждый «54» должен был летать на дальность до 11 тысяч километров. Максимальная скорость перспективного бомбардировщика равнялась бы 2100 км/ч. Примечательно, что расчетные характеристики дальности самолета «Объект 54» значительно превышали параметры Т-60. Даже с повышенным расходом топлива, присущим полету на сверхзвуковых скоростях, «54» мог бы пролететь больше, чем Т-60 на оптимальных режимах.

По имеющимся данным, при создании проекта «54» учитывались возможности снижения радиолокационной и инфракрасной заметности. Вместо фантастических генераторов плазмы предлагалось соответствующим образом скомпоновать наиболее заметные агрегаты, например, закрыть лопатки компрессоров двигателей специальными перегородками. Кроме того, в конструкции широко применялись композиционные материалы.

Несмотря на меньший вес, полезная нагрузка самолета «54» почти полностью соответствовала вооружению Т-60. В фюзеляжном грузоотсеке планировалось разместить пусковые устройства для 4-6 ракет, в том числе и барабанную пусковую установку. Номенклатура вооружений «Объекта 54» соответствовала проекту Т-60. Для обеспечения боевой работы новый бомбардировщик планировали оснастить комплексом бортового радиоэлектронного оборудования Б004 «Хищник». В его состав входили радиолокационная станция с фазированной антенной решеткой, теле- и тепловизионная система, оборудование связи и радиоэлектронной борьбы. Примечательно, что уже в середине восьмидесятых всерьез рассматривался вопрос оснащения кабины летчиков дисплеями для вывода всей необходимой информации.

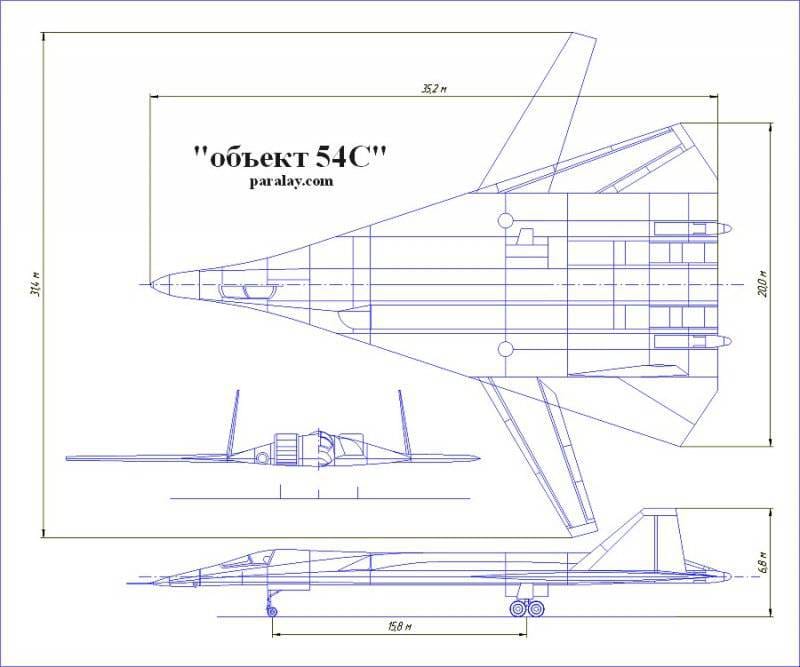

На поздних стадиях разработки «Объекта 54» (иногда проект на этом этапе обозначается индексом «54С») конструкция самолета претерпела еще несколько изменений. Прежде всего нужно отметить оригинальные сопла двигателей. Для уменьшения заметности в инфракрасном диапазоне самолет «54» должен был оснащаться двигателями с плоскими соплами. Имеется информация о существовании летающей лаборатории на основе истребителя Су-27, родной левый двигатель которого получил оригинальное сопло, представлявшее собой прямоугольную в поперечном сечении конструкцию с двумя подвижными панелями. Подробности испытаний неизвестны.

Согласно некоторым источникам, основные работы по двигателям с плоским соплом развернулись уже после распада Советского Союза, а самолет «54С» был создан именно в этот период. Кроме того, имеется информация о временном прекращении всех работ по бомбардировочной тематике, произошедшем в начале девяностых. Если эта информация соответствует действительности, то в начале девяностых годов проект «54» был закрыт, а через некоторое время на его основе сделали новый «54С». Так или иначе, до сих пор информация о семействе проектов Т-60 и «54» имеет гораздо меньшие объемы, чем хотелось бы.

Дефицит сведений среди прочего привел к появлению размышлений и спекуляций по поводу дальнейшей судьбы проектов. В ряде источников упоминается, что в первой половине девяностых годов на Новосибирском авиазаводе велись подготовительные работы для строительства опытного экземпляра некоего перспективного бомбардировщика. Возможно, им был тот самый «Объект 54С» или его макет. Слухи о сборке макета или самолета на данный момент являются последней информацией о проектах Т-60 и «54». Вероятно, все проекты этого направления были закрыты или, как минимум, заморожены, что называется, до лучших времен. Возможно, в будущем наработки по этим проектам станут основой для новых отечественных дальних бомбардировщиков, однако пока в контексте существующего проекта ПАК ДА (Перспективный авиационный комплекс дальней авиации) Т-60 и «Объект 54» не упоминались.

По логике, стоило бы начать с обсуждения достоинств и недостатков советского 5.45х39 и американского 5.56х45 патронов, но это отдельная тема, поэтому ограничусь констатацией факта. Отечественный слабее по мощности при вылете из ствола, но это не является его недостатком. Наоборот, меньше мощность — меньше отдача оружия, выше кучность при стрельбе очередями, при этом по пробиваемости наш патрон до сих пор остается недосягаем ни для американских, ни для европейских конструкторов.



Магазинный аспект
В отличие от самой винтовки M16, насыщенной мелкими деталями, ее магазин удивляет простотой формы до такой степени, что в спешке его можно вставить в оружие вверх ногами (см. тезис о защите от дурака в первой части).Бросается в глаза отсутствие накладок, усиливающих загибы магазина M16, хотя они есть в магазинах АК и штурмгевера. Неусиленный загиб более чувствителен к механическому воздействию, а значит, из-за его деформации не будет обеспечена стабильность линии подачи патрона в патронник.
Ларчик просто открывается. Эти магазины должны были быть одноразовыми и поставляться в полиэтиленовой упаковке. Боец должен был срывать эту упаковку (зубами?) и после отстрела магазина (всего или частично) выбрасывать его. Принцип, отлично работающий для одноразовой посуды, не устроил американского заказчика. Одноразовыми магазины не стали, но и в плане изменения конструкции ничего не произошло. Разумеется, это не замедлило сказаться на надежности.

Стенки магазина M16 усилены двумя вертикальными выштампованными ребрами жесткости, которые, кроме того, служат для уменьшения трения патронов о стенки магазина. Вот только жесткость, которую они должны обеспечивать, совсем недостаточна для надежной работы.

Вот это схема распределения сил внутри обычного магазина:

Усилие подающей пружины проходит через один вертикальный ряд патронов. С одной стороны, оно должно быть достаточным, чтобы поднять всю его массу. С другой, слишком мощная пружина затруднит снаряжение, а верхний патрон будет настолько сильно прижиматься к загибу, что энергии наката затвора может не хватить чтобы надежно подать его из магазина в патронник.

Добавим энтропии — наступим на магазин ногой. Его стенки сблизятся, между патронами одного вертикального ряда появятся промежутки:

Усилие подающей пружины будет подаваться на верхний патрон через один по касательной, появится сила, давящая на стенки магазина. В зависимости от степени и качества загрязненности (добавим еще энтропии) между патроном и корпусом магазина из-за трения появится составляющая, направленная против усилия подачи пружины.

Для того, чтобы патроны разошлись, достаточно смещения боковых стенок или налипания мусора на них примерно на 1 мм. То есть на незначительное изменение системы будет получен скачкообразный результат.

К чему это приведет? Если даже патроны и не заклинит, а для этого нужно уж очень постараться залить магазин грязью или засыпать пылью, замедлится подача патрона на линию досылания. В результате затвор при накате просто не успеет захватить очередной патрон, потому что он еще не поднялся до уровня подачи.

Пластиковые магазины имеют лучшую упругость, поэтому они просто восстановят свою форму или сломаются, если на них как следует надавить. Но когда внутрь попадет много грязи, то произойдет тот же самый эффект. Такая беда равновероятна для магазинов обоих автоматов. Но давайте посмотрим на их конструкцию внутри. В M16 затвор в откате проскальзывает над верхним патроном магазина. В АК затвор при откате досылателем нажимает на него, притапливая весь ряд вниз:

При этом грязь и мусор стряхиваются, уменьшая вероятность ее критического накопления в одной точке, что на порядок повышает надежность работы магазина.

Пристегиваем магазин
Вот вы говорите «эргономика», «эргономика». Давайте пристегнем магазин к автомату Калашникова. Для этого нужно сделать два движения. Поймать зацепом магазина передний край приемного окна и повернуть его до срабатывания защелки.Срабатывание защелки будет не только слышно, но и ощутимо тактильно. «Чок!» — как говорил Михаил Тимофеевич. Это обеспечивается достаточно сильной пружиной защелки и большим ее рабочим ходом. Сам магазин работает как рычаг, поэтому большого усилия для срабатывания прилагать не требуется. Такое движение одинаково для любых ситуаций при работе с автоматом и для пользователей любого уровня. Спортсмен, спецназовец, простой пехотинец или ребенок с игрушкой будут делать это движение совершенно одинаково.А теперь будем присоединять магазин к автомату Стоунера. В отличие от АК, в два движения никак не получится. А в одно тем более. Хотя, на первый взгляд, именно так это и должно происходить. Для этого нужно, не глядя, попасть магазином в окно шахты, то есть точно совместить наружный периметр магазина и внутренний приемного окна. Такая точность достигается упорными тренировками в ситуациях, далеких от стрессовых. В жизни приходится перезаряжать оружие и сидя и лежа и боком, а тут навыки плохо помогают. Поэтому вход в шахту сделан не под прямым углом, а с небольшим скосом. Это увеличивает размер приемного окна, облегчает попадание в него углом магазина, но добавляет еще одно движение — доворот до перпендикуляра, чтобы магазин начал свое движение в шахте.

Таким образом, первое действие равноценно при манипуляции с автоматом Калашникова. Хорошо, поймали окно, довернули магазин, протолкнули его в шахту. Всё? Нет, «всё» еще только начинается. Защелка магазина зело соплива по длине срабатывания — всего два миллиметра.

Срабатывает она в выштампованное отверстие в стенке магазина, через которое внутрь просачивается энтропия грязь.

Если эта грязь не провалилась внутрь магазина, а, скажем, засохла или явилась в виде щепочки или камушка, то защелка ничего фиксировать не будет. Рычага-то нет, чтобы продавить ее внутрь магазина! Почувствует стрелок срабатывание защелки — вопрос. А ведь у него на руках еще и перчатки, чтобы об планки Пикатинни ладошки не натереть. С другой стороны, пружина защелки оказалась слишком сильная. Тогда, чтобы защелка сработала, навстречу движению магазина в шахте должна действовать другая сила. В ее качестве действует только вес самого автомата. Если его будет недостаточно, проблему можно решить, только придав ускорение магазину. Вот и венчает процесс его присоединения характерный шлепок ладонью снизу, сбивая и без того ушедшее с линии прицеливания оружие. Привет Шмайссеру.

Как ни странно, расположение кнопки защелки с одной стороны оружия не доставляет неудобств. Хотя увеличивает вероятность случайного отстегивания магазина.

Затворная задержка
Пристегнули магазин, что дальше? Верно — затворная задержка. Для этого в ее кнопку нужно попасть большим или указательным пальцем, в зависимости от того, какой рукой пристeгивается магазин. В реальности же это часто делается по-другому. Достаточно один раз в стрессовой ситуации этой защeлке не сработать или не попасть в нее пальцем, и вы до конца жизни будете выключать ее хлопком ладони левой руки, сбивая оружие с линии прицеливания, и без того ушедшее после хлопка по магазину снизу.

При всех этих манипуляциях не будем забывать, что центр тяжести оружия находится перед кистью правой руки, заставляя ее дополнительно напрягаться, а сам контроль положения оружия на линии прицеливания в процессе смены магазина остается возможным только в рафинированных условиях образцово-показательных выступлений.

В АК, как известно, никаких задержек нет. Поэтому проблемы снятия затвора с задержки нажатием кнопки или хлопком ладони по ней не существует, вместо этого происходит обычное передергивание затвора. По энергетике такое движение более затратно, чем хлопок ладони, это бесспорно. Но если делать его правой рукой, левой удерживая оружие хватом за цевье, можно легко контролировать его положение на линии прицеливания. Центр тяжести будет находиться между двух точек опоры — цевьем и пяткой приклада, и не станет дополнительно напрягать кисть руки, держащей автомат на весу. Если пристегнуть магазин по-православному, правой рукой, то ее кисть будет находиться рядом с рукояткой взведения. Дальнейшим движением после взведения затвора рука окажется там, где ей нужно быть, — у рукоятки оружия. Таким образом, затворная задержка M16 не дает никаких решительных преимуществ перед ее отсутствием в АК.

Отдельно стоит сказать о манере перезаряжания АК левой рукой. Всё равно эта тема поднимется в обсуждениях статьи. Я не против, скорее за.

Перезаряжать нужно уметь не только любой рукой, но и ногой, и в первую очередь головой. Я против того, чтобы эта манера навязывалась в качестве обязательной в системе подготовки, что мы теперь нередко наблюдаем. Закрепление неестественной манеры в качестве навыка может дорого обойтись на практике.

В статье использована фотография из статьи: Андрей Фищев, Основная заповедь, журнал «Калашников» № 7, 2006.
В отношении других снимков автору неизвестно об ограничениях их использования.
